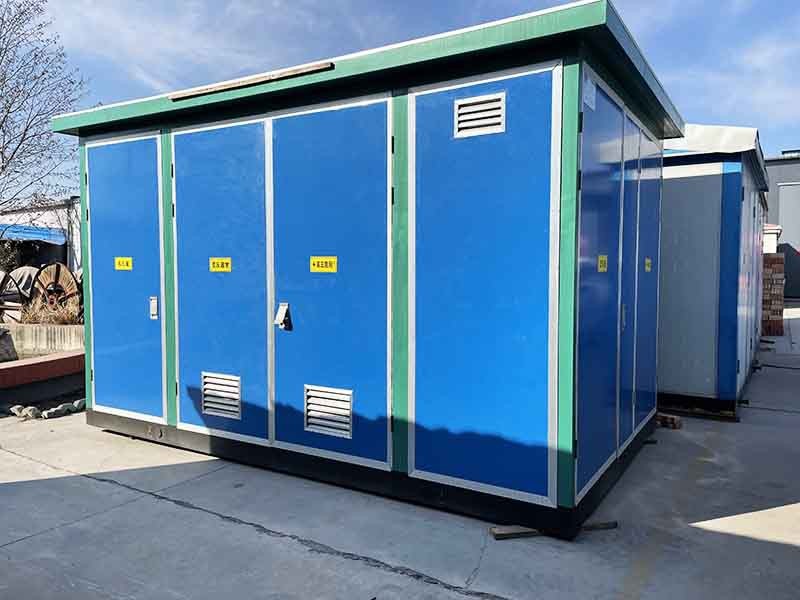

什么是箱式變電站？想必大部分電氣工程設計人員都非常熟悉了，但是如果說到箱式變電站的作用、特點、型號、分類及結構，可能不少電氣工程設計人員都是只知其一就不知其二的。箱式變壓器簡稱：箱變，從字面上的意思，就是整體的變壓設備裝在一個箱子里，就好像給這些設備先期蓋了房子一樣。這個“房子”防潮、防銹、防潮、防鼠、隔熱，是變電設備很好的房子。而相比傳統的變電站，它們具有占地小、環保等特點。它適用于額定電壓10/0.4KV三相交流系統中，作為線路和分配電能之用。特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。那么箱式變電站的作用、特點、型號、分類及結構具體是什么呢？下面就跟小編一起來學習一下吧。

　　一、箱式變電站的分類
　　美式箱式變電站的結構分為前后兩部分，前部分為接線柜，接線柜內包括高低壓端子、高壓負荷開關、熔斷器、分接開關的操作手柄、電流互感器、油溫表、油溫計組成的。后部分為油箱體及散熱片。箱體采用的是全密封結構。
　　歐式箱式變電站和美式箱式變電站各有優缺點，歐式箱變的體積較大，高低壓開關和變壓器都設于一個大殼體內，散熱條件比較差，需要額外裝機械排風裝置。美式箱變由于變壓器冷卻片直接在箱體外部散熱，散熱條件相對較好，但美式箱變的外觀比較工業化，其外觀很難與住宅小區等綠化環境配合。兩者各有優勢和不足
　　二、箱式變電站的運行條件：
　　1.箱式變電站放置位置應在平坦處或者高處，不要選擇置于低洼處，以免下雨時雨水倒灌入箱內影響正常運行。
　　2.箱式變電站底部澆制的水泥平臺需要留有空檔，便于電纜進出線的鋪設。
　　3.箱式設備周圍不能違章堆物，一是要確保電器設備的通風，二是要確保工作人員檢查設備時所需。
　　如今，箱式變電站在我們生活中所有地方都可以看見，已經取代了80%的土建變電站，箱式變電站的施工周期短，重量輕，安全，并有防腐蝕、密封性好等特點。因此，箱式變電站必將在我國得到更廣泛的應用。
